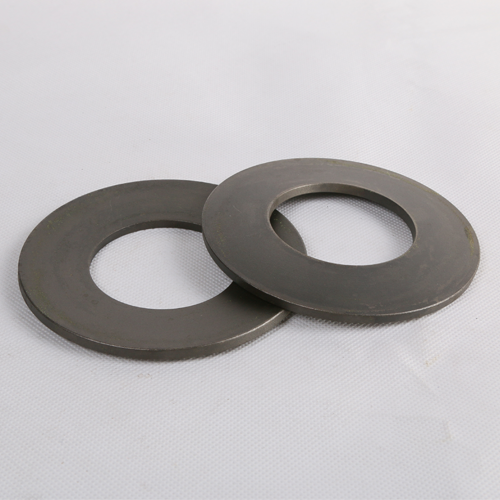

碟形彈簧成型后需要怎樣處理？
一、碟簧成型后，必須進行熱處理，即淬火、回火處理，淬火次數不得超過兩次。碟簧淬火、回火后的硬度必須在42～52HRC范圍內。
二、經熱處理后的碟簧，其單面脫層的深度，對于厚度小于1.2mm的碟簧，不得超過其厚度的5%；對于不小于1.25mm的碟簧，不得超過其厚度的3%，其最小值允許為0.06mm。
三、碟簧應全部進行強壓處理。處理方法為：一次壓平，持續時間不少于12h，或短時壓平，壓平次數不小于5次，壓平力不小于2倍的F(f=0.75h0)。碟簧經強壓處理后，自由高度尺寸應穩定。在試驗的條件下，其自由高度應在規定的極限偏差范圍內。
四、對于承受變載荷的碟簧，內錐面推薦進行表面強化處理，例如噴丸處理等。
五、根據需要碟簧表面應進行防腐處理（如磷化、氧化、鍍鋅等）。經電鍍處理后的碟簧必須進行去氫處理。對于承受變載荷作用的碟簧應避免采用電鍍的方法。
六、碟簧表面不允許有毛刺，裂紋，斑疤等缺陷。
關鍵詞： 碟形彈簧
注：以上資訊由-永嘉縣核力特種彈簧廠整理發布 轉載請注明來源：http://m.moju-peixun.cn
0577-67966277
聯系人：朱先生
地址：永嘉縣江北街道浦二村后洋
手機：13626565253
